Som erfaren leverantör av gängade kopplingar stöter jag ofta på förfrågningar från kunder om olika tekniska aspekter av dessa väsentliga komponenter. En fråga som ofta dyker upp är "Vad är gängstigningen för en gängad koppling?" I det här blogginlägget kommer jag att fördjupa mig i begreppet gängstigning, dess betydelse i samband med gängade kopplingar och hur det påverkar prestandan och kompatibiliteten för dessa produkter.
Förstå trådstigning
Gängstigning avser avståndet mellan intilliggande gängor på en skruv eller en gängad komponent, mätt parallellt med gängans axel. I enklare termer är det mängden linjär sträcka som tråden går framåt i ett helt varv. Gängstigning är en kritisk parameter eftersom den bestämmer hur tätt två gängade delar kommer att passa ihop och hur effektivt de kan överföra kraft eller vridmoment.
Det finns två huvudsystem för att mäta gängstigning: det metriska systemet och det imperialiska systemet. I det metriska systemet uttrycks gängstigningen i millimeter (mm). Till exempel betyder en metrisk gänga med en stigning på 1,5 mm att avståndet mellan varje gänga är 1,5 mm. I det kejserliga systemet uttrycks gängstigning vanligtvis som antalet gängor per tum (TPI). Så om en tråd har 20 TPI betyder det att det finns 20 trådar i en tum av den gängade längden.
Betydelsen av gängstigning i gängade kopplingar
Gängstigningen för en gängad koppling spelar en avgörande roll i flera aspekter, inklusive:
Kompatibilitet
En av de primära funktionerna hos en gängad koppling är att ansluta två rör eller komponenter säkert. För att en koppling ska fungera effektivt måste dess gängstigning matcha gängstigningen för de rör eller komponenter som den är avsedd att ansluta. Om gängstigningen inte stämmer överens kan det hända att kopplingen inte skruvas fast ordentligt, vilket leder till en lös eller otät anslutning. Detta kan vara särskilt problematiskt i applikationer där vätska eller gas transporteras, eftersom läckor kan resultera i produktförlust, säkerhetsrisker och miljöskador.
Täthet och tätning
Gängstigningen påverkar även anslutningens täthet och kopplingens förmåga att bilda en tätning. En finare gängstigning (fler gängor per längdenhet) möjliggör i allmänhet en tätare anslutning eftersom det finns fler kontaktpunkter mellan gängorna. Detta kan vara fördelaktigt i applikationer där en hög tätningsnivå krävs, såsom i hydrauliska system eller gasledningar. Å andra sidan kan en grövre gängstigning (färre gängor per längdenhet) användas i applikationer där snabb montering och demontering är viktigare, såsom i vissa mekaniska sammansättningar.
Styrka och bärförmåga
Gängstigningen kan påverka styrkan och bärförmågan hos den gängade kopplingen. En finare gängstigning fördelar belastningen över ett större antal gängor, vilket kan öka anslutningens totala styrka. Men finare trådar är också mer benägna att skadas, såsom avskavning eller skavning, om överdriven kraft appliceras under installation eller användning. Även om grövre trådar i allmänhet är starkare när det gäller motståndskraft mot skador, kan de kanske inte bära lika mycket belastning per tråd som finare trådar.
Vanliga gängstigningar i gängade kopplingar
Det finns flera standardgängstigningar som används i gängade kopplingar, beroende på applikation och typ av koppling. Några av de vanligaste trådstigningarna inkluderar:
NPT (National Pipe Taper) gängor
NPT-gängor används ofta i Nordamerika för röranslutningar, särskilt i VVS och industriella tillämpningar. NPT-gängor har en avsmalnande design, vilket bidrar till att skapa en tät tätning när kopplingen dras åt. De vanligaste NPT-gängstigningarna är 11,5 TPI för större rörstorlekar (t.ex. 1/2 tum och högre) och 14 TPI för mindre rörstorlekar (t.ex. 1/8 tum till 3/8 tum). Du kan hitta en mängd olikaNPT kvinnlig kopplingpå vår webbplats, som är utformade för att möta dessa standardgängstigningar.
BSP (British Standard Pipe) gängor
BSP-trådar används ofta i Storbritannien och andra länder som följer de brittiska standarderna. Det finns två huvudtyper av BSP-gängor: BSPP (British Standard Pipe Parallel) och BSPT (British Standard Pipe Taper). BSPP-gängor har en parallell design och används vanligtvis för icke-tryckapplikationer, medan BSPT-gängor har en konisk design och används för tryckapplikationer. Gängstigningarna för BSP-gängor varierar beroende på rörstorleken, men vanliga stigningar inkluderar 11 TPI för större storlekar och 14 TPI för mindre storlekar.
Metriska trådar
Metriska trådar används i många länder runt om i världen, särskilt i Europa och Asien. Metriska gängade kopplingar finns i ett brett utbud av gängstigningar, vanligtvis uttryckta i millimeter. Några vanliga metriska gängstigningar för kopplingar inkluderar 1,0 mm, 1,25 mm, 1,5 mm och 2,0 mm.
Välja rätt trådstigning för din applikation
När du väljer en gängad koppling är det viktigt att välja rätt gängstigning för din specifika applikation. Här är några faktorer att ta hänsyn till:
Rörstorlek och typ
Storleken och typen av rören eller komponenterna du ansluter avgör lämplig gängstigning. Olika rörstorlekar kräver vanligtvis olika gängstigningar för att säkerställa en korrekt passning och anslutning. Se till att kontrollera specifikationerna för dina rör eller komponenter för att bestämma rätt gängstigning.
Applikationskrav
Tänk på de specifika kraven för din applikation, såsom tryck, temperatur och vätska eller gas som transporteras. Tillämpningar som kräver en hög tätningsnivå eller hållfasthet kan dra fördel av en finare gängstigning, medan applikationer som kräver snabb montering och demontering kan vara bättre lämpade för en grövre gängstigning.
Kompatibilitet med befintliga komponenter
Om du byter ut en befintlig gängad koppling eller ansluter till befintliga rör eller komponenter, är det avgörande att se till att den nya kopplingen har samma gängstigning som de befintliga. Detta säkerställer en sömlös anslutning och förhindrar kompatibilitetsproblem.

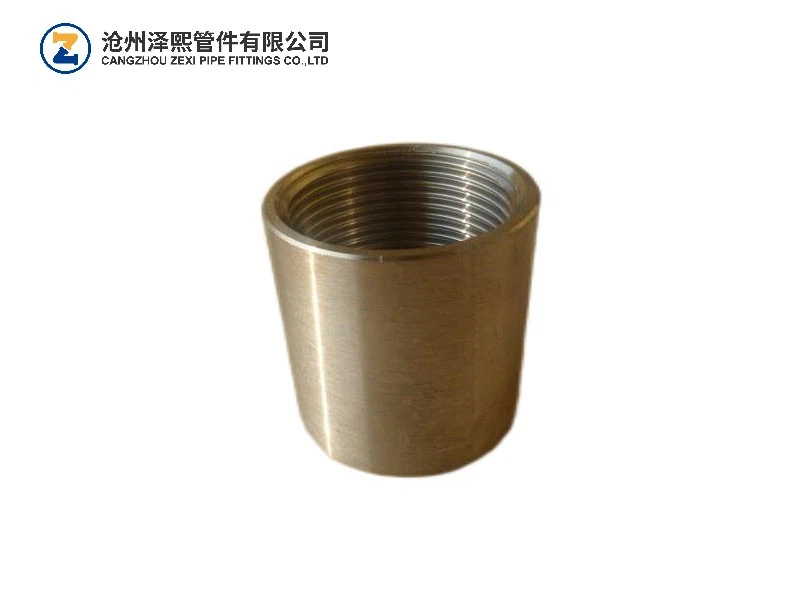

Som en ledande leverantör av gängade kopplingar erbjuder vi ett brett utbud av produkter med olika gängstigningar för att möta våra kunders olika behov. Oavsett om du behöver en3 4 tums gängad kopplingför ett VVS-projekt eller enNPT Halvkoppling NPTför en industriell tillämpning har vi rätt lösning för dig.
Slutsats
Sammanfattningsvis är gängstigningen för en gängad koppling en kritisk parameter som påverkar dess kompatibilitet, täthet, tätning, styrka och bärförmåga. Att förstå begreppet gängstigning och hur det relaterar till din specifika applikation är avgörande för att välja rätt gängad koppling. På vårt företag har vi åtagit oss att tillhandahålla högkvalitativa gängade kopplingar med exakta gängstigningar för att säkerställa tillförlitlig och effektiv prestanda.
Om du har några frågor eller behöver hjälp med att välja rätt gängad koppling för din applikation, tveka inte att kontakta oss. Vårt team av experter är alltid redo att hjälpa dig att hitta den bästa lösningen för dina behov. Vi ser fram emot möjligheten att arbeta med dig och ge dig högsta möjliga service och support.
Referenser
- Machinery's Handbook, 31:a upplagan, Industrial Press Inc.
- ASME B1.20.1 - Rörgängor, allmänt (tum)
- ISO 228-1 - Rörgängor där trycktäta skarvar inte görs på gängorna - Del 1: Mått, toleranser och beteckning
